设备清单点验

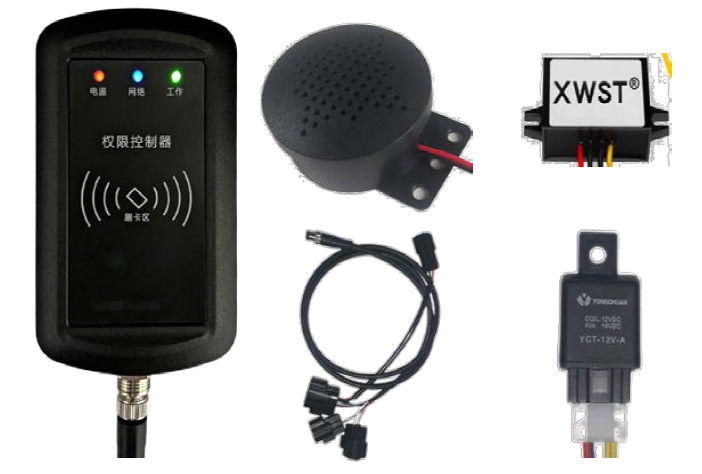

1.1标准清单

1.2扩展清单

电气连接总图

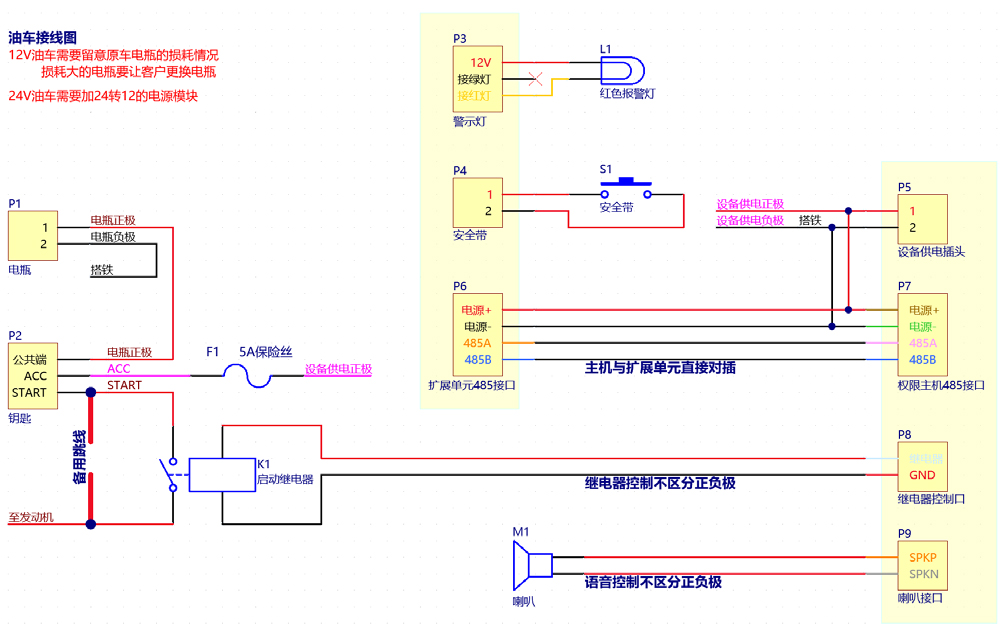

2.1 油车系统

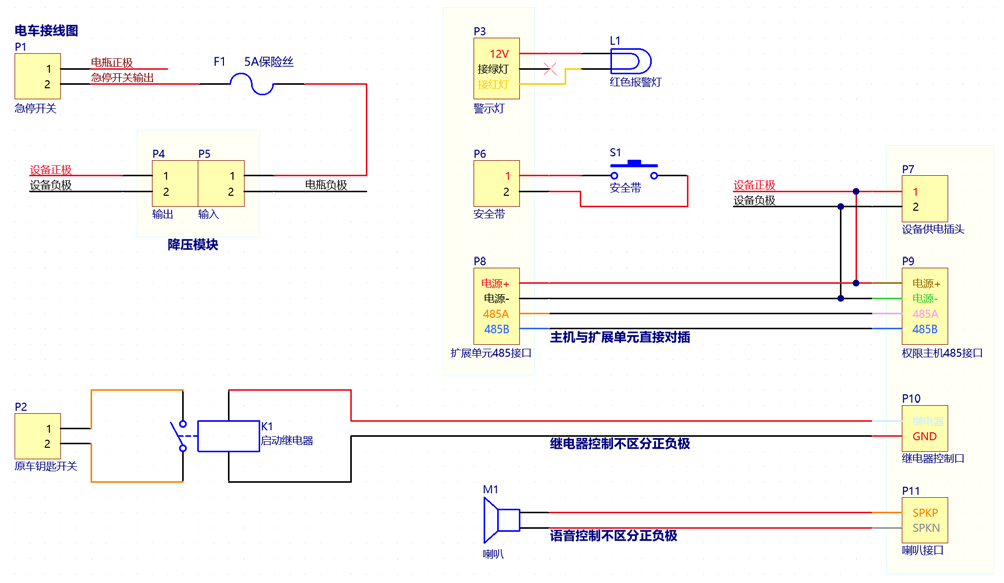

2.2 电车系统

取电

3.1 12V油车

从钥匙开关的ACC线上取电。钥匙拧动，ACC线带电，设备启动。钥匙关闭，ACC失电，设备关闭。

也可以从电瓶直接取电，这样设备可以保持常供电状态。设备待机功耗仅1W左右，不会对电瓶造成损耗。

安装前，需要测量电瓶健康度。健康度低的电瓶，需要要求业主更换叉车电瓶，否则可能出现安装设备后、设备无法正常启动、车辆无法正常打火的情况。

如业主不愿意更换电池，则需要加装超级电容储电单元。

取电后连接电源适配器（标配7-40V输入，2A@12V稳压输出。）

3.2 24V油车

从钥匙开关的ACC线上取电。钥匙拧动，ACC线带电，设备启动。钥匙关闭，ACC失电，设备关闭。

也可以从电瓶直接取电，这样设备可以保持常供电状态。设备待机功耗仅1W左右，不会对电瓶造成损耗。

安装前，需要测量电瓶健康度。健康度低的电瓶，需要要求业主更换叉车电瓶，否则可能出现安装设备后、设备无法正常启动、车辆无法正常打火的情况。

取电后连接电源适配器（标配7-40V输入，2A@12V稳压输出。）

3.3 电动叉车

可从急停开关后方取电，也可以从电瓶直接取电。

取电点后连接宽压电源适配器（标配20-90V输入，5A@12V输出）。

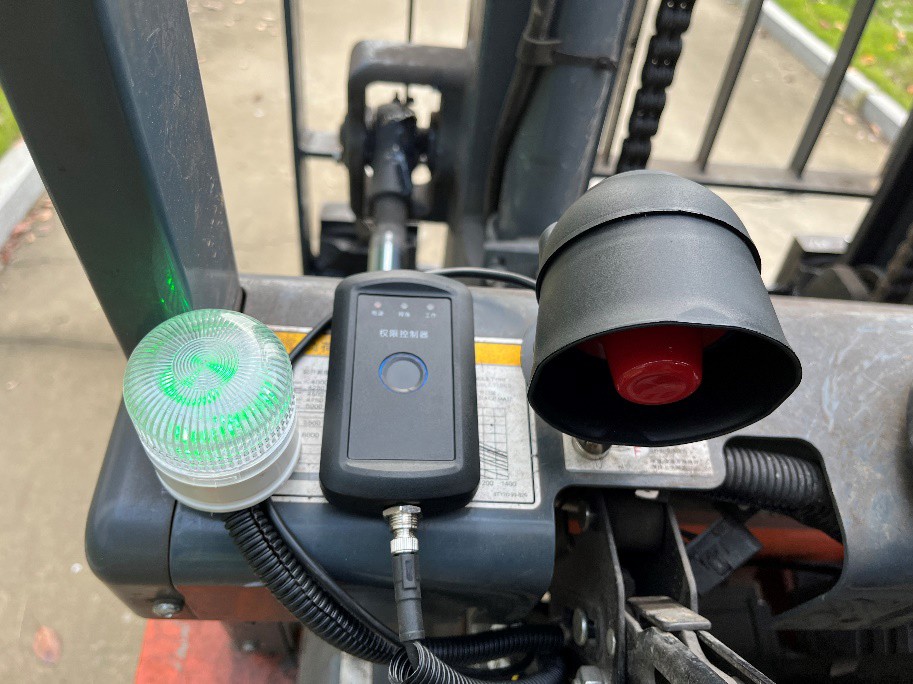

主机安装

主机背面贴好卡扣，卡扣的另一半贴到叉车操作台面上或者防护柱上，将主机通过卡扣固定到台面或防护柱上。

继电器安装

5.1 油车

拆开方向盘底下的护板，找到钥匙开关的接线，剪断叉车的点火线，将继电器的输出端串联到点火线的回路中。

用车时，如果未能正常刷卡上电，继电器处于断开状态，车辆无法打火；正常刷卡后，继电器闭合，车辆可以打火发动。

注意： 如果设备通过ACC取电，则需要先将钥匙拨到ACC档，让设备正常上电工作（一般15秒左右完成联网等动作），然后才可以进行刷卡用车的操作；如果设备直接从电瓶取电，则设备长期处于带电工作状态，可以快速进行刷卡用车。

5.2 电动叉车

拆开方向盘底下的护板，找到钥匙开关的接线。一般电动叉车的开关是一个启动信号，一般只有两根线，将继电器并联到钥匙开关上。

只要正常刷卡成功，继电器闭合，车辆自动上电；用车结束，刷卡下线，车辆自动断电。此时可将车钥匙回收，做统一管理。

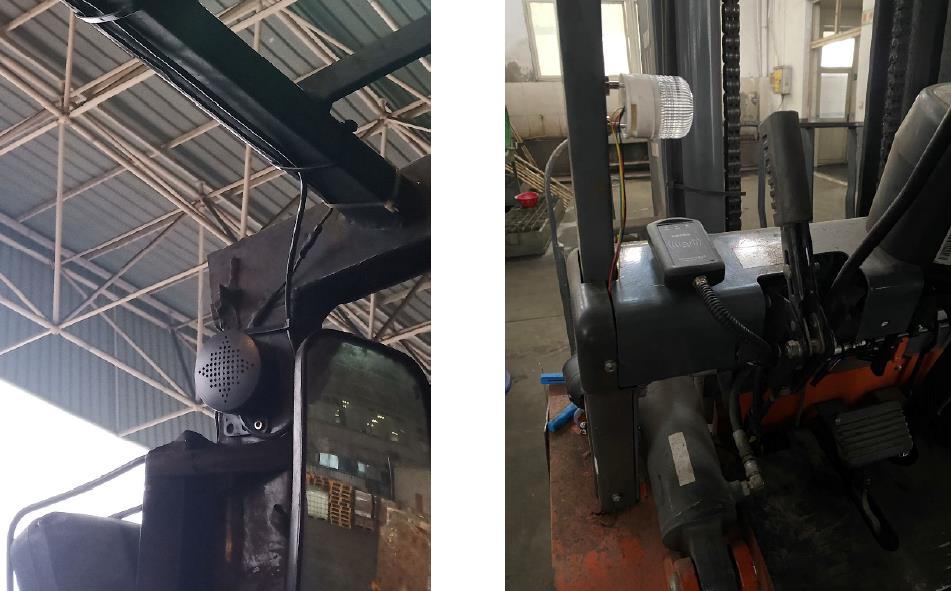

喇叭安装

喇叭主要用于提醒驾驶员，因此一般将喇叭安装在叉车前部，常见的位置有：

1. 操作台面

2. 防护柱

3. 踏板护板下方

选好安装位置后，喇叭可以通过自攻螺丝紧固安装到车体上，也可以用超粘双面胶粘贴到安装位置。

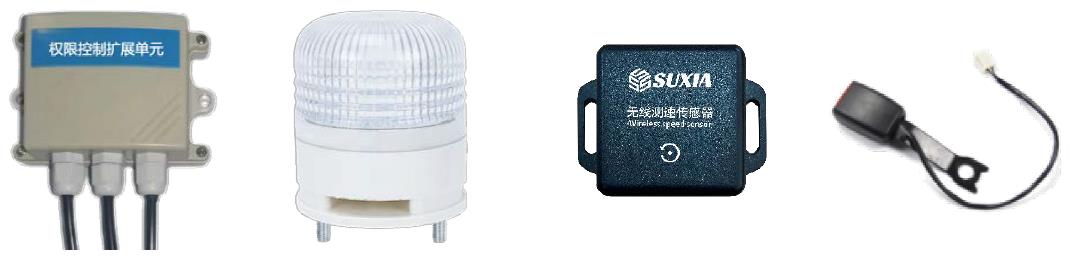

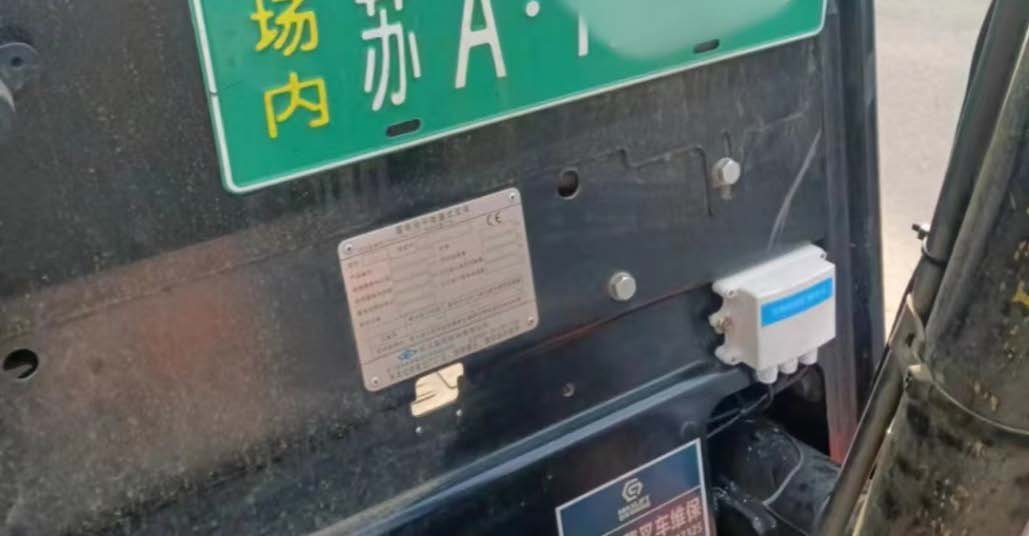

扩展单元

扩展单元内置了无线测速接收模块，可安装于叉车前脸处（倾斜油缸上方）以便于接收无线测速信号；也可以安装到座椅背面，以便于连接增强型安全带。

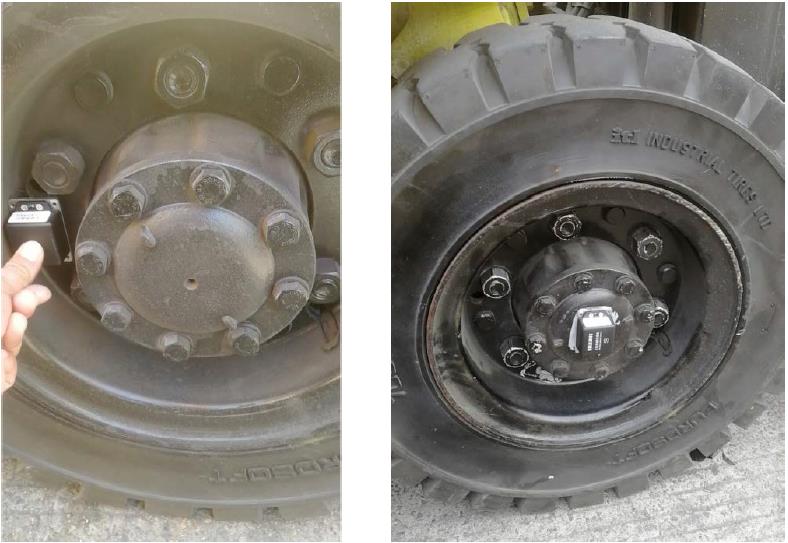

无线测速传感器安装

先用铸工胶将安装底板粘贴到轮毂上，注意不要堵住两侧的安螺孔。

铸工胶固化时间较长，可在粘贴后，在底板两层加注油性焊接剂（快干型），以加强底板的固定。

待铸工胶基本固化后，将无线测速传感器安装到安装底板上。

记录传感器编号，以便在平台上将传感器与主机进行配对。

增强型安全带

对于部分旧车型，车辆本身安全带不带信号输出功能的，需要将原安全带拆除，替换成增强型安全带。

增强型安全带的信号输出接口，连接到扩展单元的“安全带检测口”上。

三色警示灯

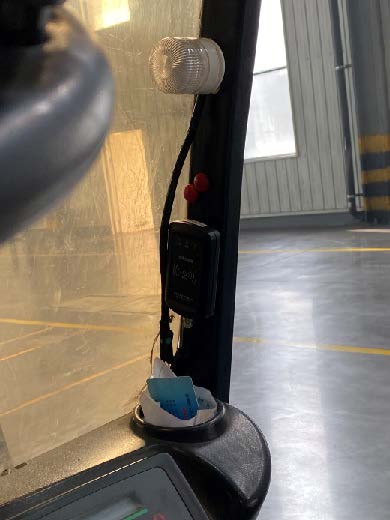

三色警示灯用于提醒驾驶员，可安装于防护柱右前方。

三色警示灯可以用强磁吸附到安装位置，也可以用扎带固定到防护柱上。

警示灯连接线根据客户要求，可加套波纹管保护线材。
